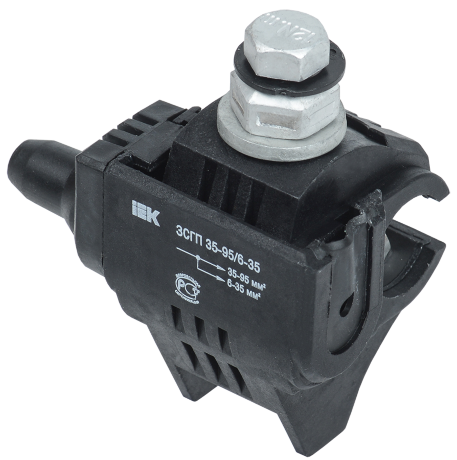

Зажим ЗСГП 35-95/6-35 (RDP 25/CN) IEK

-16%
Зажим ЗСГП 35-95/6-35 (RDP 25/CN) IEK
(0)Оставить отзыв
В избранное К сравнению
Вес::0,143кг
Номин напряжение::1000В
Высота::80.0мм
Ширина::71,5мм
Номин напряжение изоляции Ui::6000В
Все характеристики
Артикул: UZSG-16-S10-95-S6-35
В наличии
403
480
Экономия - 77
Купить в 1 клик
Описание
Характеристики
Отзывы (0)

Описание

Зажимы серии ЗСГП предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ. При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию ответвительного проводника, одновременно с этим зажимая поверхность неизолированного магистрального проводника. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв верхней головки болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном. В случае появления необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа. Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.SmartLine 1.12 - плагин для проектирования линий электропередачи 0,4 кВ

Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном.
В случае необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа.
Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.

Характеристики

Вес:0,143кг
Номин напряжение:1000В
Высота:80.0мм
Ширина:71,5мм
Номин напряжение изоляции Ui:6000В
Температура эксплуатации:-60...+55°C
Длина:46,6мм
Тип соединения:Винтовое соединение
Номин ток зажима:95А
Момент срыва головки болта при монтаже:15Нм
Сечение магистрали:35...95мм²
Сечение ответвления:6...35мм²
БрендIEK
Документ1Отказное письмо ТР ПБ
Документ2Отказное письмо ТР ТС НВО
Документ3Письмо разъяснение
Документ4Сертификат добровольный ГОСТ Р
Документ5Письмо разъяснение
Документ6Отказное письмо ТР ЕАЭС 043
Документ7Краткое руководство по эксплуатации
Документ8Габаритный чертеж
Документ9Презентация
Документ10База оборудования
