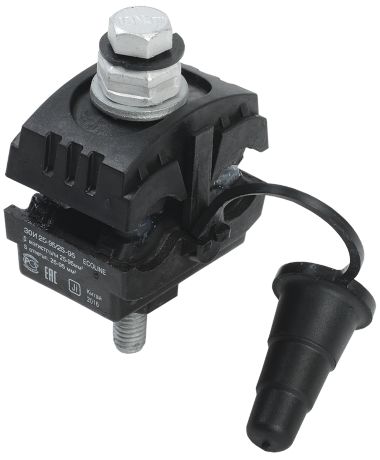

Зажим ответвительный изолированный ЗОИ 25-95/25-95 ECOLINE IEK
-44%
В избранное К сравнению
Описание
Характеристики
Отзывы (0)
Описание
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.SmartLine 1.12 - плагин для проектирования линий электропередачи 0,4 кВ
При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Характеристики
| Вес: | 0,149кг |
| Номин напряжение: | 400В |
| Высота: | 70.0мм |
| Ширина: | 50мм |
| Номин напряжение изоляции Ui: | 6000В |
| Температура эксплуатации: | -60...+80°C |
| Длина: | 46мм |
| Тип соединения: | Прочее |
| Номин ток зажима: | 190А |
| Момент срыва головки болта при монтаже: | 18Нм |
| Сечение магистрали: | 25...95мм² |
| Сечение ответвления: | 25...95мм² |
| Момент срыва головки болта при монтаже СИП: | 18Нм |
| Момент срыва головки болта при монтаж каб линий: | 18Нм |
| Номин поперечное сечение ответвления: | 25...95мм² |
| Бренд | IEK |
