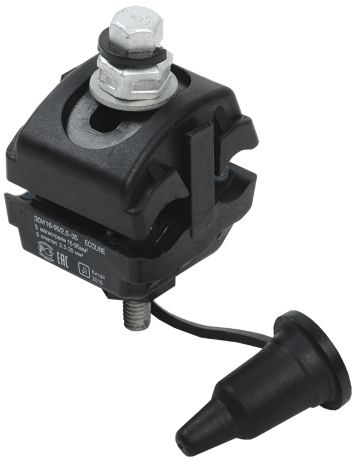

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 ECOLINE IEK

-61%
Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 ECOLINE IEK
(0)Оставить отзыв
В избранное К сравнению
Вес::0,089кг
Номин напряжение::400В
Высота::60.0мм
Ширина::39мм
Номин напряжение изоляции Ui::6000В
Все характеристики
Артикул: UZA-11-D02-D35-ECLN
В наличии
243
630
Экономия - 387
Купить в 1 клик
Описание
Характеристики
Отзывы (0)

Описание

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.SmartLine 1.12 - плагин для проектирования линий электропередачи 0,4 кВ

При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.

Характеристики

Вес:0,089кг
Номин напряжение:400В
Высота:60.0мм
Ширина:39мм
Номин напряжение изоляции Ui:6000В
Температура эксплуатации:-60...+80°C
Длина:37мм
Тип соединения:Прочее
Номин ток зажима:95А
Момент срыва головки болта при монтаже:13Нм
Сечение магистрали:16...95мм²
Сечение ответвления:2,5...35мм²
Момент срыва головки болта при монтаже СИП:13Нм
Момент срыва головки болта при монтаж каб линий:13Нм
Номин поперечное сечение ответвления:2,5...35мм²
БрендIEK
Документ1Отказное письмо ТР ПБ
Документ2Отказное письмо ТР ТС НВО
Документ3Письмо разъяснение
Документ4Сертификат добровольный ГОСТ Р
Документ5Письмо разъяснение
Документ6Сертификат добровольный ГОСТ Р
Документ7Отказное письмо ТР ЕАЭС 043
Документ8Краткое руководство по эксплуатации
Документ9Габаритный чертеж
Документ10Презентация
