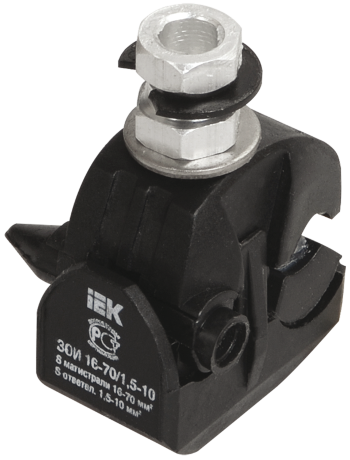

Зажим ответвительный изолированный ЗОИ 16-70/1,5-10 (P6, P616, EP95-13, SLIW11.1) IEK
-63%
В избранное К сравнению
Описание
Характеристики
Отзывы (0)
Описание
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.SmartLine 1.12 - плагин для проектирования линий электропередачи 0,4 кВ
При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Характеристики
| Вес: | 0,057кг |
| Номин напряжение: | 1000В |
| Высота: | 60.0мм |
| Ширина: | 40мм |
| Номин напряжение изоляции Ui: | 6000В |
| Температура эксплуатации: | -60...+55°C |
| Длина: | 34мм |
| Тип соединения: | Винтовое соединение |
| Номин ток зажима: | 46А |
| Момент срыва головки болта при монтаже: | 9Нм |
| Сечение магистрали: | 16...70мм² |
| Сечение ответвления: | 1,5...10мм² |
| Бренд | IEK |
| Документ1 |  Отказное письмо ТР ПБ |
| Документ2 | Отказное письмо ТР ТС НВО |
| Документ3 | Письмо разъяснение |
| Документ4 | Сертификат добровольный ГОСТ Р |
| Документ5 | Письмо разъяснение |
| Документ6 | Отказное письмо ТР ЕАЭС 043 |
| Документ7 | Краткое руководство по эксплуатации |
| Документ8 |  Габаритный чертеж |
| Документ9 | Презентация |
| Документ10 | База оборудования |
