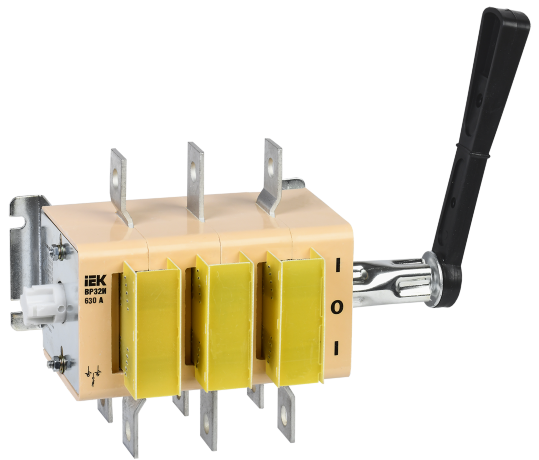

Выключатель-разъединитель ВР32И-39B71250 630А IEK
Описание
Выключатели-разъединители серии ВР32И предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.
Выключатели-разъединители ВР32И соответствуют требованиям ГОСТ Р 50030.3.
Удобство монтажа и эксплуатации.
Низкие потери мощности за счет применения современных материалов.
Двойной видимый разрыв цепи, съемная рукоятка, цветовая индикация положения "Включено" позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.
Характеристики
| Количество полюсов: | 3 | ||
| Макс сечение входящего кабеля: | 150-4х120мм² | ||
| Номин импульсное выдерживаемое напряжение: | 8кВ | ||
| Частота: | 50 Гц | ||
| Климатическое исполнение: | УХЛ3 | ||
| Макс допустимое раб напряжение Ue AC: | 690В | ||
| Тип элемента управления: | Короткая поворотная ручка (узкий хват) | ||
| Тип подключения силовой электрич цепи: | Болтовое соединение | ||
| Степень защиты - IP передняя сторона: | IP00 | ||
| Номин напряжение изоляции Ui: | 690В | ||
| Конструкция прибора: | Встраиваемое устройство для встраиваемой техники | ||
| Тепловые потери: | 60Вт на полюс | ||
| Комплектация |
| ||
| Бренд | IEK | ||
| Документ1 |  Отказное письмо ТР ПБ | ||
| Документ2 | Сертификат ТР ТС | ||
| Документ3 | Отказное письмо ТР ЕАЭС 043 | ||
| Документ4 | Руководство По Эксплуатации | ||
| Документ5 | Схема подключения | ||
| Документ6 |  Габаритный чертеж | ||
| Документ7 |  Габаритный чертеж | ||
| Документ8 |  Габаритный чертеж | ||
| Документ9 |  Габаритный чертеж | ||
| Документ10 |  Габаритный чертеж | ||
| Документ11 | Чертеж dwg | ||
| Документ12 | База оборудования | ||
| Документ13 | STEP-формат | ||
| Документ14 | База оборудования |
