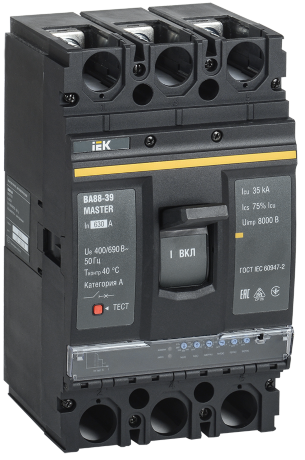

Выключатель автоматический ВА88-39 3Р 630А 35кА MASTER с электронным расцепителем IEK
Описание
Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме.
Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В.
Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
Компактные размеры.
Рабочее напряжение – до 690 В.
Широкий ассортимент дополнительных устройств.
Установка в любом положении (вертикально/горизонтально).
Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
Светодиодная индикация.
Наличие 6 регулировок – для любого типа нагрузки и селективности двух последовательно включенных устройств.
Пополюсная настройка.
Характеристики
| Количество полюсов: | 3 |
| Номин импульсное выдерживаемое напряжение: | 8кВ |
| Степень защиты - IP: | IP30 |
| Климатическое исполнение: | УХЛ3 |
| Тип расцепителя: | электронный |
| Мех износостойкость: | < 4000циклов |
| Электр износостойкость: | < 2000циклов |
| Режим работы: | Продолжительный |
| Номин ток: | 630А |
| Вес: | 6.200кг |
| Номин раб напряжение: | 400…690В |
| Высота: | 257.0мм |
| Глубина: | 100.0мм |
| Ширина: | 150.0мм |
| Номин напряжение изоляции Ui: | 800В |
| Температура эксплуатации: | -25…+60°C |
| Частота сети: | 50Гц |
| Относительная влажность воздуха: | 50% |
| Номин откл способность Icu при 400 В 50 Гц: | 35кА |
| Номин раб наибольшая откл способность Ics: | 26,25кА |
| Исполнение: | Стационарное |
| Номин продолжительный ток Iu: | 630А |
| Уставка электромагнитного расцепителя Im: | (4; 6; 7; 8; 10; 11; 12; 13; 14) InА |
| Степень защиты зажимов IP: | IP00 |
| Высота над уровнем моря: | < 2000м |
| Диапазон уставки тока расцепления: | 250…630А |
| Бренд | IEK |
| Документ1 |  Сертификат ТР ТС |
| Документ2 | Декларация ТР ТС |
| Документ3 | Руководство По Эксплуатации |
| Документ4 |  Габаритный чертеж |
| Документ5 | Схема подключения |
| Документ6 | Протокол испытаний электролаборатории АО ДЭТК |
| Документ7 | ООО ЭнергоГрупп |
| Документ8 | База оборудования |
