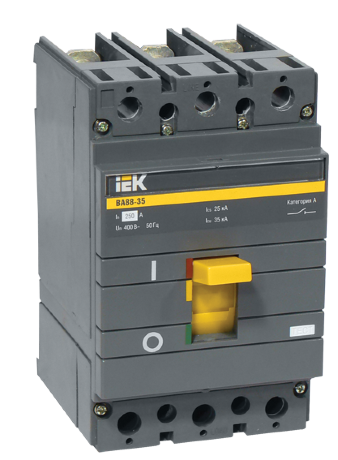

Выключатель автоматический ВА88-35 3Р 160А 35кА ИЭК
Описание
Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Соответствуют требованиям ГОСТ Р 50030.2.
Простая самостоятельная установка дополнительных устройств:
- аварийный контакт;
- дополнительный контакт;
- независимый расцепитель;
- расцепитель минимального напряжения;
- привод ручной поворотный;
- электропривод;
- втычная панель;
- выдвижная панель.
Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
Характеристики
| Количество полюсов: | 3 | |||||||||||||||||||||||||||||
| Номин импульсное выдерживаемое напряжение: | 8кВ | |||||||||||||||||||||||||||||
| Степень защиты - IP: | IP30 | |||||||||||||||||||||||||||||
| Климатическое исполнение: | УХЛ3 | |||||||||||||||||||||||||||||
| Тип расцепителя: | Тепловой, электромагнитный | |||||||||||||||||||||||||||||
| Номин ток: | 160А | |||||||||||||||||||||||||||||
| Номин раб напряжение: | 400В | |||||||||||||||||||||||||||||
| Тип элемента управления: | Тумблер | |||||||||||||||||||||||||||||
| Тип подключения силовой электрич цепи: | Болтовое соединение | |||||||||||||||||||||||||||||
| Конструкция прибора: | Встраиваемое устройство расширения | |||||||||||||||||||||||||||||
| Частота сети: | 50Гц | |||||||||||||||||||||||||||||
| Номин откл способность Icu при 400 В 50 Гц: | 35кА | |||||||||||||||||||||||||||||
| Вид подключения главной электрич цепи: | Прочее | |||||||||||||||||||||||||||||
| Номин раб наибольшая откл способность Ics: | 25кА | |||||||||||||||||||||||||||||
| Комплектация |
| |||||||||||||||||||||||||||||
| Бренд | IEK | |||||||||||||||||||||||||||||
| Документ24 |  ООО УЗЕЛ | |||||||||||||||||||||||||||||
| Документ25 | Чертеж dwg | |||||||||||||||||||||||||||||
| Документ26 | База оборудования | |||||||||||||||||||||||||||||
| Документ27 | База оборудования |
