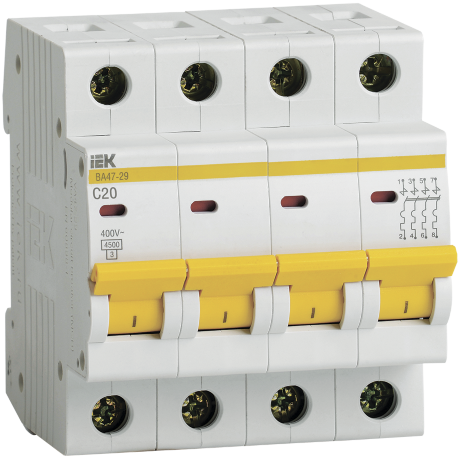

Выключатель автоматический ВА47-29 4Р 20А 4,5кА С IEK
Описание
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Характеристики
| Количество полюсов: | 4 |
| Номинальный ток: | 20А |
| Характеристика срабатывания - кривая тока: | C |
| Номинальное рабочее напряжение: | 400В |
| Отключающая способность по EN 60898: | 4,5кА |
| Ширина по количеству модульных расстояний: | 4 |
| Макс сечение входящего кабеля: | 25мм² |
| Номин напряжение постоян тока - DC: | ≤ 48В |
| Номин импульсное выдерживаемое напряжение: | 4кВ |
| Класс токоограничения: | 3 |
| Частота: | 50Гц |
| Степень защиты - IP: | IP20 |
| Тип монтажа: | На DIN-рейку |
| Климатическое исполнение: | УХЛ4 |
| Тип расцепителя: | Тепловой, электромагнитный |
| Сфера применения: | Промышленное и бытовое |
| Общ количество полюсов: | 4 |
| Тип напряжения: | Перемен./постоян. (AC/DC) |
| Монтажная глубина - ниши: | 73,6мм |
| Тип подключения: | Винтовое соединение |
| Количество силовых полюсов: | 4 |
| Время срабатывания расцепителя в зоне КЗ tm: | 0,1с |
| Наличие взрывозащиты: | Без взрывозащиты |
| Тип монтажной рейки: | 35x7.5 |
| Бренд | IEK |
| Документ1 |  Отказное письмо ТР ПБ |
| Документ2 | Отказное письмо ТР ЕАЭС 043 |
| Документ3 | Сертификат ТР ТС |
| Документ4 | Краткое руководство по эксплуатации |
| Документ5 | ООО ИТРКС |
| Документ6 | ООО ЭлектроСвязь |
| Документ7 | ООО ГРЩ ЭНЕРГО |
| Документ8 | ООО Энергогарант |
| Документ9 | ООО ЛАВР |
| Документ10 | ООО Водоворот |
| Документ11 | ООО Глобал Строй Мск |
| Документ12 | ООО Камелот-А |
| Документ13 | ООО Инжиниринговая компания ЭРА-21 |
| Документ14 | ООО КУБАНЬТЕХИНЖИНИРИНГ |
| Документ15 |  Габаритный чертеж |
| Документ16 | Презентация |
| Документ17 | Инструкция по использованию таблиц селективности |
| Документ18 | Таблицы селективности 01 |
| Документ19 | Таблицы селективности 02 с 01 |
| Документ20 | Чертеж dwg |
| Документ21 | База оборудования |
| Документ22 | База оборудования |
| Модель | ВА47-29 |
| Артикул производителя | MVA20-4-020-C |
