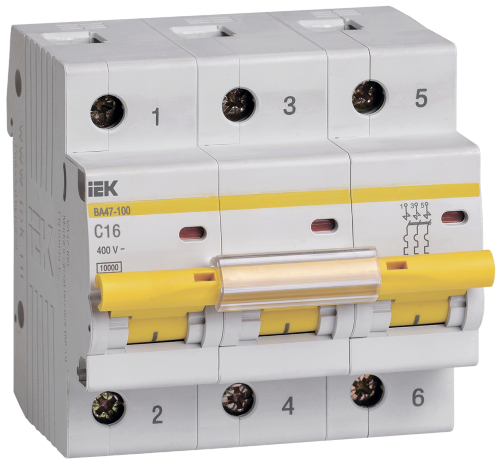

Выключатель автоматический ВА47-100 3Р 16А 10кА С IEK
-18%
В избранное К сравнению
Описание
Характеристики
Отзывы (0)
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Характеристики
| Количество полюсов: | 3 |
| Номинальный ток: | 16А |
| Характеристика срабатывания - кривая тока: | C |
| Номинальное рабочее напряжение: | 400В |
| Отключающая способность по EN 60898: | 10кА |
| Ширина по количеству модульных расстояний: | 4,5 |
| Макс сечение входящего кабеля: | 35мм² |
| Номин напряжение постоян тока - DC: | ≤ 60В |
| Номин импульсное выдерживаемое напряжение: | 6кВ |
| Класс токоограничения: | 3 |
| Частота: | 50Гц |
| Степень защиты - IP: | IP20 |
| Тип монтажа: | На DIN-рейку |
| Климатическое исполнение: | УХЛ4 |
| Тип расцепителя: | Тепловой, электромагнитный |
| Общ количество полюсов: | 3 |
| Тип напряжения: | Перемен./постоян. (AC/DC) |
| Тип подключения: | Винтовое соединение |
| Количество силовых полюсов: | 3 |
| Время срабатывания расцепителя в зоне КЗ tm: | 0,1с |
| Наличие взрывозащиты: | Без взрывозащиты |
| Тип монтажной рейки: | 35x7.5 |
| Сфера применения: | Промышленное и бытовое |
| Монтажная глубина - ниши: | 74,3мм |
| Способ задания уставки расцепителя: | По типу (A/B/C/D...) |
| Способ задания уставки мгновенного расцепителя: | По кратности (Ki) |
| Бренд | IEK |
| Документ1 |  Отказное письмо ТР ПБ |
| Документ2 | Сертификат ТР ТС |
| Документ3 | Отказное письмо ТР ЕАЭС 043 |
| Документ4 | Сертификат ТР ТС |
| Документ5 | Краткое руководство по эксплуатации |
| Документ6 | Руководство По Эксплуатации |
| Документ7 | Схема подключения |
| Документ8 | ООО ИТРКС |
| Документ9 | ООО ЭлектроСвязь |
| Документ10 | ООО ГРЩ ЭНЕРГО |
| Документ11 | ООО Энергогарант |
| Документ12 | ООО ЛАВР |
| Документ13 | ООО Водоворот |
| Документ14 | ООО Глобал Строй Мск |
| Документ15 | ООО Камелот-А |
| Документ16 | ООО Инжиниринговая компания ЭРА-21 |
| Документ17 | ООО КУБАНЬТЕХИНЖИНИРИНГ |
| Документ18 |  Габаритный чертеж |
| Документ19 | Презентация |
| Документ20 | Инструкция по использованию таблиц селективности |
| Документ21 | Таблицы селективности 01 |
| Документ22 | Таблицы селективности 02 с 01 |
| Документ23 | Листовка |
| Документ24 | Чертеж dwg |
| Документ25 | База оборудования |
| Документ26 | База оборудования |
| Модель | ВА47-100 |
| Артикул производителя | MVA40-3-016-C |
