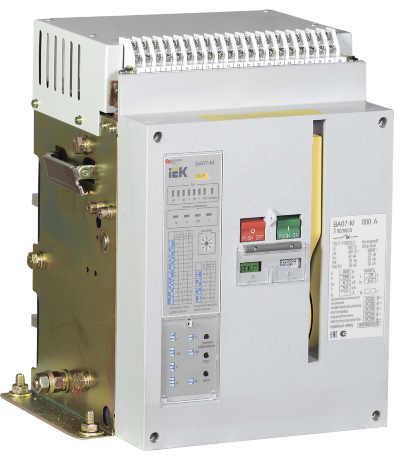

Выключатель автоматический ВА07-М комб. расц. стац. 3Р 800А 42кА IEK
Описание
Силовые автоматические выключатели ВА07-М устанавливаются в распределительных устройствах трансформаторных подстанций, главных и вводных распределительных щитах в качестве аппаратов защиты и управления на вводных и отходящих линях. Применяются для защиты генераторов, трансформаторов, шин, кабелей на объектах промышленного и гражданского строительства.
ВА07-М используются в электрических сетях с номинальным рабочим напряжением до 690В и рассчитаны на номинальные токи от 800 до 3200А. Предельная коммутационная способность — от 42 до 80 кА при напряжении 400В.
Соответствуют требованиям ГОСТ IEC 60947-1, 50030.2.
Базовая комплектация включает:
- Комбинированный электронный расцепитель с функциями защиты LSI и защиты от замыкания на землю;
- Электропривод;
- Ручной привод;
- Катушку включения;
- Независимый расцепитель;
- Расцепитель минимального напряжения;
- Счетчик циклов включения;
- Горизонтальные выводы.
Высокие показатели предельной отключающей способности - до 80 кА.
Полная комплектация.
Экономия пространства в силовом щите.
Малое значение энергии рассеивания.
Подробное руководство по эксплуатации.
Гарантия - 5 лет.
Характеристики
| Количество полюсов: | 3 |
| Тип расцепителя: | электронный |
| Номин ток: | 800А |
| Номин раб напряжение: | 400, 690В |
| Тип элемента управления: | Рычажковый (перекидной рычаг) |
| Тип подключения силовой электрич цепи: | Болтовое соединение |
| Конструкция прибора: | Устройство в комплекте с корпусом |
| Частота сети: | 50Гц |
| Потребл мощность: | 94ВА |
| Номин откл способность Icu при 400 В 50 Гц: | 42кА |
| Номин наиб откл способность при AC 690 В: | 25кА |
| Исполнение: | Стационарное |
| Степень защиты - IP: | IP30 |
| Номин импульсное выдерживаемое напряжение: | 8кВ |
| Номин раб наибольшая откл способность Ics: | 30, 20кА |
| Диапазон уставки тока расцепления: | (0,4÷1) InА |
| Диапазон кратк задержки расцеп короткого замык: | (3÷10) Ir или OFFА |
| Диап регул без заде сраб расцеп короткого замык: | (3ч15) Ir или OFFА |
| Бренд | IEK |
| Документ1 |  Отказное письмо ТР ПБ |
| Документ2 | Сертификат ТР ТС |
| Документ3 | Отказное письмо ТР ЕАЭС 043 |
| Документ4 | Руководство По Эксплуатации |
| Документ5 |  Габаритный чертеж |
| Документ6 | Схема подключения |
| Документ7 | Презентация |
| Документ8 | ОАО Воронежская сетевая компания |
| Документ9 | ОАО Электромонтаж-55 |
| Документ10 | ОАО Ленэнерго |
| Документ11 | Чертеж dwg |
| Документ12 | База оборудования |
