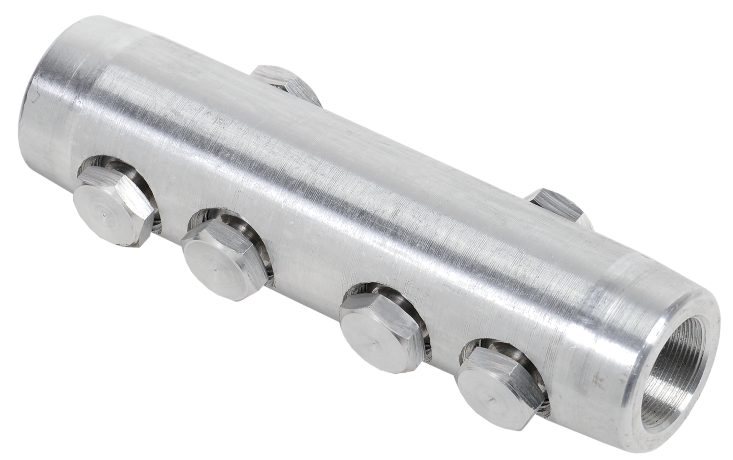

Соединитель болтовой ГС-800 35кВ IEK

Соединители болтовые ГС предназначены для оконцевания алюминиевых и (или) медных жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.

У соединителей ГС срывные болты расположены в разных плоскостях под углом 180° друг к другу. В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта. В зависимости от сечения жилы количество болтов варьируется от 5 до 10.
Соединители ГС имеют внутреннею конструктивную перегородку, служащую масляным стопором для жил кабелей с маслопропитанной бумажной изоляцией.
На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.
