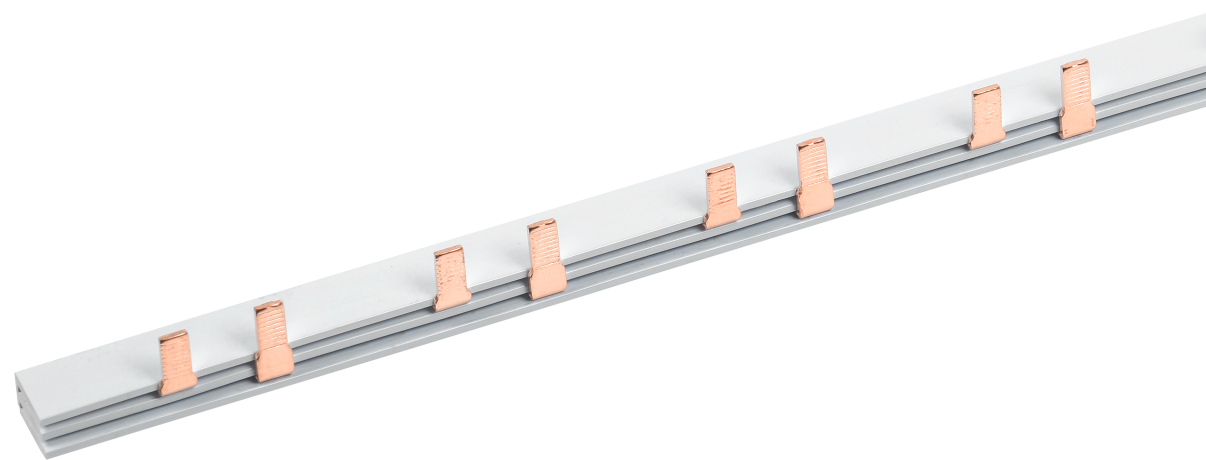

Шина соединительная типа PIN (штырь) 63A 36 модулей для дифференциальных автоматов АД12 (1м) IEK

Name: Шина соединительная типа PIN (штырь) 63A 36 модулей для дифференциальных автоматов АД12 (1м) IEK
Brand: IEK
SKU: YNS21-2-063-036

-13%

Шина соединительная типа PIN 63A от IEK обеспечивает надежное подключение 36 модулей дифференциальных автоматов АД12. Изготовлена из высококачественной меди, подходит для использования в условиях от -45 до +40°C. Номинальное напряжение 230/400В и длина 1м упрощают монтаж и расширяют возможности применения. Максимальный ток до 63А и импульсное напряжение до 4кВ гарантируют безопасность и долговечность в эксплуатации.

Номинальный ток::	63А
Общ количество полюсов::	2
Тип подключения::	Штырь
Номин напряжение::	230/400В
Материал::	Медь

Все характеристики

ПОД ЗАКАЗ. Уточняйте по телефону у менеджера

Категории: Шины соединительные

Поделиться в соцсетях:

Артикул: YNS21-2-063-036

1 890 ₽

2 173 ₽

Экономия - 283 ₽

Описание

Характеристики

Отзывы (0)

Описание

Обеспечивают удобное и быстрое соединение групп дифференциальных автоматических выключателей серии АД12. Шины, рассчитанные на номинальный ток 63 А, могут быть использованы с номинальным током 100 А, если вводной автомат подключать по центру.
Шина для АД12 на 36 модулей имеет по 2 вывода PIN расположенные через 18мм, повторяющиеся через каждый третий модуль (схема расположения модулей 1+1+0).

Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.
Материал шины - медь электротехническая марки М1 (Cu 99,9%).

Характеристики

Номинальный ток:	63А
Общ количество полюсов:	2
Тип подключения:	Штырь
Номин напряжение:	230/400В
Материал:	Медь
Высота:	20.7мм
Ширина:	13.5мм
Номин напряжение изоляции Ui:	600В
Температура эксплуатации:	-45…+40°C
Длина:	1000мм
Номин продолжительный ток Iu:	63А
Номин импульсное напряжение:	4кВ
Размеры поля или шага:	18мм
Максимальное количество подключаемых устройств:	18
Номин кратковременно выдерживаемый ток Icw:	≥ 12кА
Степень загрязнения:	2
Бренд	IEK
