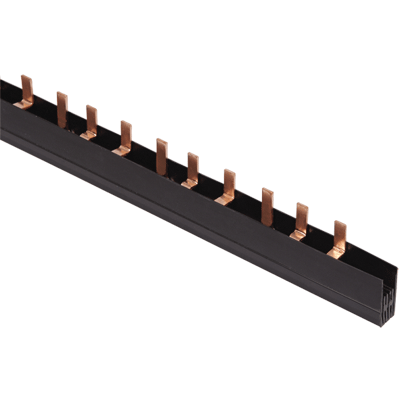

Шина соединительная типа PIN (штырь) 2Р 100А шаг 27мм (1м) IEK

Описание

Характеристики

Отзывы (0)

Описание

Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.

Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.
Могут быть использованы с номинальным током 125А, если вводной автомат подключить по центру.

Характеристики

Общ количество полюсов:	2
Тип подключения:	Штырь
Вес:	0,4кг
Номин напряжение:	230/400В
Материал:	Медь
Высота:	46.2мм
Номин напряжение изоляции Ui:	600В
Температура эксплуатации:	-45...+40°C
Длина:	1000мм
Номин продолжительный ток Iu:	100А
Номин импульсное напряжение:	4кВ
Размеры поля или шага:	27мм
Максимальное количество подключаемых устройств:	36
Номин кратковременно выдерживаемый ток Icw:	17кА
Бренд	IEK
Документ1	Отказное письмо ТР ПБ
Документ2	Сертификат ТР ТС
Документ3	Сертификат ТР ТС
Документ4	Сертификат ТР ТС
Документ5	Сертификат ТР ТС
Документ6	Отказное письмо ТР ЕАЭС 043
Документ7	Краткое руководство по эксплуатации
Документ8	Габаритный чертеж
Документ9	Презентация
Документ10	STEP-формат
Документ11	STEP-формат
Документ12	База оборудования
