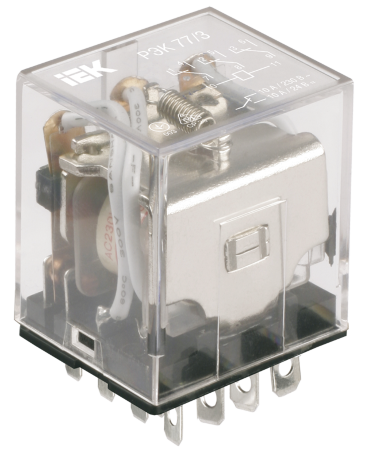

Реле промежуточное РЭК77/4(LY4) 10А 12В АC IEK
-17%
В избранное К сравнению
Описание
Характеристики
Отзывы (0)
Описание
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
Характеристики
| Степень защиты - IP: | IP40 |
| Климатическое исполнение: | У2.1 |
| Тип подключения: | Плоское разъёмное соединение |
| Мех износостойкость: | ≥ 10^7циклов |
| Электр износостойкость: | ≥ 10^5циклов |
| Высота: | 42мм |
| Глубина: | 27мм |
| Ширина: | 41.0мм |
| Температура эксплуатации: | -45...+40°C |
| Тип напряжения управления: | Переменный (AC) |
| Сопротивление изоляции: | ≥ 100мОм |
| Номин напряжение питания цепи управ Us AC 50 Гц: | 12В |
| Номин раб напряжение AC контактов: | 230В |
| Номин раб напряжение DC контактов: | 24В |
| Тип управления или переключения: | Моностабильное |
| Тип переключающих контактов: | Прочее |
| Номин ток контактов: | 10А |
| Мощность катушки управления при DC 24 В: | 1.9Вт |
| Кол-во групп переключающих контактов: | 4 |
| Полюсность: | Определенная полюсность |
| Мощность катушки управления при AC 24 В: | 4.6ВА |
| Мощность катушки управления при AC 12 В: | 2.0ВА |
| Мощность катушки управления при DC 12 В: | 1.6Вт |
| Мощность катушки управления при AC 230 В: | 3.5ВА |
| Ток потребляемый катушкой при AC 230 В: | 15.0мА |
| Ток потребляемый катушкой при AC 24 В: | 190.0мА |
| Ток потребляемый катушкой при AC 12 В: | 170.0мА |
| Ток потребляемый катушкой при DC 24 В: | 80.0мА |
| Ток потребляемый катушкой при DC 12 В: | 130.0мА |
| Тип присоед разъема: | PPM77/4 |
| Бренд | IEK |
| Документ1 |  Отказное письмо ТР ПБ |
| Документ2 | Сертификат ТР ТС |
| Документ3 | Сертификат ТР ТС |
| Документ4 | Сертификат ТР ТС |
| Документ5 | Отказное письмо ТР ЕАЭС 043 |
| Документ6 | Отказное письмо ТР ЕАЭС |
| Документ7 | Отказное письмо ТР ЕАЭС |
| Документ8 | Краткое руководство по эксплуатации |
| Документ9 | Схема подключения |
| Документ10 |  Габаритный чертеж |
| Документ11 | Чертеж dwg |
| Документ12 | STEP-формат |
| Документ13 | База оборудования |
