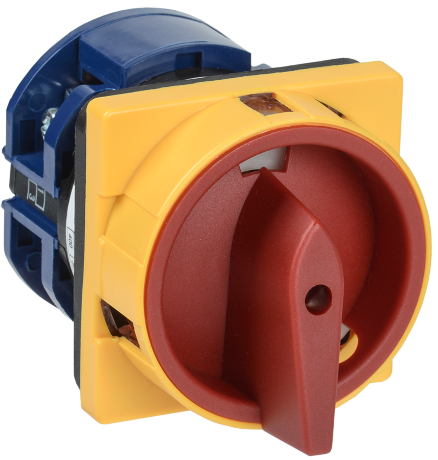

Переключатель кулачковый ПКП63-13/У 63А "откл-вкл" 3Р/400В IEK
Описание
По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03.
Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.
Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:
- минимальное электрическое сопротивление замкнутого контакта;
- высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
- обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
- достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
- большой ресурс работы (количество переключений до отказа).
Характеристики
| Количество полюсов: | 3 |
| Номин импульсное выдерживаемое напряжение: | 4кВ |
| Мех износостойкость: | 0,1млн циклов |
| Электр износостойкость: | 0,03млн циклов |
| Номин напряжение: | 230/400В |
| Макс допустимое раб напряжение Ue AC: | 400В |
| Тип элемента управления: | Поворотная позиционная ручка (с фиксацией) |
| Тип подключения силовой электрич цепи: | Винтовое соединение |
| Степень защиты - IP передняя сторона: | IP20 |
| Номин напряжение изоляции Ui: | 660В |
| Температура эксплуатации: | -25…+40°C |
| Конструкция прибора: | Встраиваемое устройство |
| Цвет: | Красный |
| Класс защиты от поражения электрическим током: | II |
| Номинальная способность к присоединению: | 16мм² |
| Конструктивное исполнение: | Открытое |
| Номин мощность при AC-3 230 В: | 11/6кВт |
| Номин мощность при AC-3 400 В: | 18,5/11кВт |
| Ток предохранителя qG: | 100А |
| Диаметр отверстия: | 17.0мм |
| Кол-во позиций переключения: | 2 |
| Номин рабочий ток Ie при АС-2 230 В: | 57А |
| Номин рабочий ток Ie при АС-2 400 В: | 57А |
| Номин рабочий ток Ie при АС-3 230 В: | 36А |
| Номин рабочий ток Ie при АС-3 400 В: | 36А |
| Номин рабочий ток Ie при АС-4 230 В: | 15А |
| Номин рабочий ток Ie при АС-4 400 В: | 15А |
| Номин мощность при AC-23 230 В: | 15/10кВт |
| Номин мощность при AC-23 400 В: | 30/18,5кВт |
| Номин мощность при AC-2 230 В: | 18,5кВт |
| Номин мощность при AC-2 400 В: | 30кВт |
| Номин мощность при AC-4 230 В: | 5,5/2,4кВт |
| Номин мощность при AC-4 400 В: | 7,5/4кВт |
| Степень защиты - IP сторона контактов: | IP00 |
| Номин раб напряжение AC контактов: | 230; 400В |
| Бренд | IEK |
| Документ1 |  Отказное письмо ТР ПБ |
| Документ2 | Сертификат ТР ТС |
| Документ3 | Отказное письмо ТР ЕАЭС 043 |
| Документ4 | Краткое руководство по эксплуатации |
| Документ5 | Схема подключения |
| Документ6 |  Габаритный чертеж |
| Документ7 | Чертеж dwg |
| Документ8 | STEP-формат |
| Документ9 | База оборудования |
