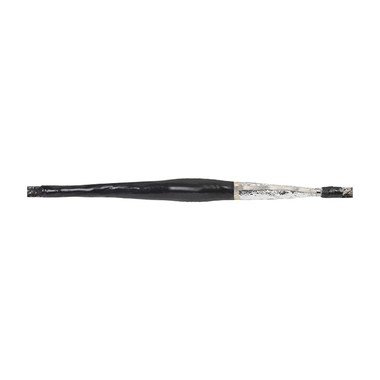

Муфта кабельная Стт(тп)-10 3х70/120 с/г ППД бумажная изоляция IEK
Описание
Муфты кабельные соединительные внутренней и наружной установки марки Стт(тп)-10 предназначены для соединения 3-х жильных силовых кабелей с бумажной изоляцией с бронёй и без брони на напряжение до 10 кВ переменного тока частотой 50Гц. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.
Муфты предназначены для монтажа на кабелях типа ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10, их аналогов и модификаций.SmartLine 1.12 - плагин для проектирования линий электропередачи 0,4 кВ
Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без гильз, с болтовыми гильзами, с комплектом заземления под пайку или с пружинами постоянного давления ППД.
Муфты подходят как для установки непосредственно в грунте, тоннелях и каналах, так и на открытом воздухе: на эстакадах, кабельных лотках и т.п.
Абсолютная герметичность конструкции муфты за счет:
- применения высококачественных термоусаживаемых материалов;
- наличия маслостойких трубок поверх фазной изоляции жил кабеля.
Характеристики
| Номин напряжение: | 10кВ | |||||||||||||||||||||||||||||||||||||||||||
| Материал: | Термоусаживаемый полимер | |||||||||||||||||||||||||||||||||||||||||||
| Диапазон рабочих температур: | -45...+50°C | |||||||||||||||||||||||||||||||||||||||||||
| Тип изоляционного материала: | Бумажно-пропитанная | |||||||||||||||||||||||||||||||||||||||||||
| Тип установки: | Внутренняя и наружная | |||||||||||||||||||||||||||||||||||||||||||
| Комплектация: | С термоус трубками и перчаткой | |||||||||||||||||||||||||||||||||||||||||||
| Крепление шины заземления к кабелю: | Пружины постоян давления | |||||||||||||||||||||||||||||||||||||||||||
| Мин температура полной усадки: | 120°C | |||||||||||||||||||||||||||||||||||||||||||
| Коэффициент усадки: | 3:1 | |||||||||||||||||||||||||||||||||||||||||||
| Количество проводов: | 3 | |||||||||||||||||||||||||||||||||||||||||||
| Номин поперечное сечение проводника: | 70...120мм² | |||||||||||||||||||||||||||||||||||||||||||
| Тип соединителей: | Со срывным болтом | |||||||||||||||||||||||||||||||||||||||||||
| Комплектация |
| |||||||||||||||||||||||||||||||||||||||||||
| Бренд | IEK | |||||||||||||||||||||||||||||||||||||||||||
| Документ1 |  Сертификат добровольный ГОСТ Р | |||||||||||||||||||||||||||||||||||||||||||
| Документ2 | Руководство По Монтажу | |||||||||||||||||||||||||||||||||||||||||||
| Документ3 | ТОО «Восток плюс А» | |||||||||||||||||||||||||||||||||||||||||||
| Документ4 | ООО «ПрестижСтрой» | |||||||||||||||||||||||||||||||||||||||||||
| Документ5 | ООО «ИНТЕКС» | |||||||||||||||||||||||||||||||||||||||||||
| Документ6 | АО Оборонэнерго | |||||||||||||||||||||||||||||||||||||||||||
| Документ7 | ООО «Уссурэлектромонтаж» | |||||||||||||||||||||||||||||||||||||||||||
| Документ8 | ООО «Энергомастер» | |||||||||||||||||||||||||||||||||||||||||||
| Документ9 | МУП ВГЭС | |||||||||||||||||||||||||||||||||||||||||||
| Документ10 | ООО «АСЭП» | |||||||||||||||||||||||||||||||||||||||||||
| Документ11 | ООО «Никс» | |||||||||||||||||||||||||||||||||||||||||||
| Документ12 | МУП Горэлектросеть | |||||||||||||||||||||||||||||||||||||||||||
| Документ13 | ООО «Интар» |
