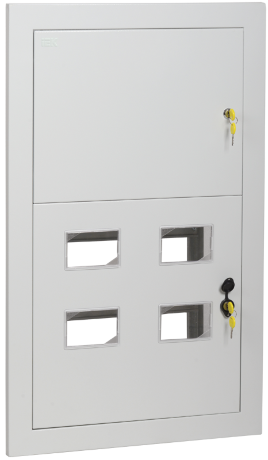

Корпус металлический ЩЭ-4-2 36 УХЛ3 IP31 IEK

-2%

Описание

Характеристики

Отзывы (0)

Описание

Щиты этажные используются для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях.
Сварной металлический корпус состоит из двух отсеков: вводно-учетного и распределительного.
В вводно-учетном отсеке корпусов ЩЭ-Х-2 размещены перфорированные планки для крепления счетчиков на DIN-рейку (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.
Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.

Повышенная антикоррозийная стойкость.
Высококачественное наружное покрытие.
Высокая технологичность и простота сборки.
Удобство монтажа.
Высокий уровень электробезопасности.
Сертификат соответствия.

Характеристики

Степень защиты - IP:

IP31

Тип монтажа:

Встраиваемый

Климатическое исполнение:

УХЛ3

Вес:

10.60кг

Материал:

Листовая сталь

Высота:

890мм

Глубина:

157мм

Ширина:

550мм

Номер цвета RAL:

7035

Фактура поверхности:

Шагрень матовая

Монтажная глубина - ниши:

137.0мм

Тип крышки:

Закрытого типа (закрывающаяся)

Количество модулей:

Количество счетчиков:

Защитное покрытие поверхности:

Эпоксидно-полиэфирная краска

Угол открытия двери:

105°

Номин ток для одной квартиры:

50А

Комплектация

Корпус — 1 шт; Панель — 1 шт; DIN-рейка — 4 шт; Рейка под шину «РЕ» — 1 шт; Планка горизонтальная — 2 шт; Планка вертикальная правая — 1 шт; Планка вертикальная левая — 1 шт; Кронштейн правый — 2 шт; Кронштейн левый — 2 шт; Болт М6?16 — 8 шт; Винт 2М4?20 — 12 шт; Гайка М6 — 8 шт; Гайка с фланцем М6 — 4 шт; Шайба плоская 4 — 12 шт; Шайба плоская 6 — 16 шт; Шайба пружинная 4 — 12 шт; Шайба пружинная 6 — 8 шт; Винт самонарезающий 4?13 — 12 шт; Шина 6?9 8/1 — 4 шт; Шина 6?9 8/2 — 4 шт; Изолятор DIN — 4 шт; Сжим — 5 шт; Знак «Опасность поражения электрическим током» — 2 шт; Знак «заземление» — 4 шт; Этикетка для маркировки — 24 шт; Заглушка модулей — 4 шт; Инструкция по сборке и монтажу — 1 экз; Паспорт — 1 экз.

Бренд

IEK
