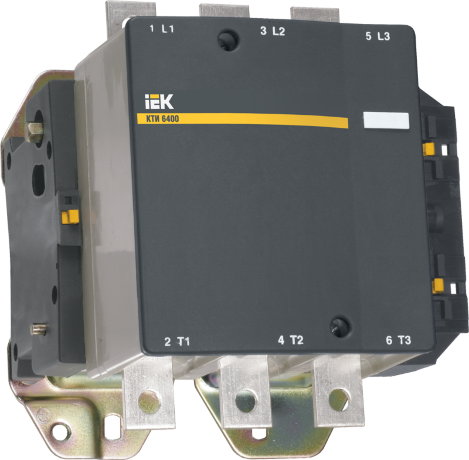

Контактор КТИ-6400 400А 400В/АС3 IEK
В избранное К сравнению
Описание
Характеристики
Отзывы (0)
Описание
Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
За эффективность конструкторского решения, высокие эксплуатационные характеристики и надежность в работе контактор удостоен серебряной медали 15-й международной выставки "Электро-2006" в номинации "Лучшее электрооборудование".
По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000,
ГОСТ Р50030.4.1-2002. Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.
За эффективность конструкторского решения, высокие эксплуатационные характеристики и надежность в работе контактор удостоен серебряной медали 15-й международной выставки "Электро-2006" в номинации "Лучшее электрооборудование".
По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000,
ГОСТ Р50030.4.1-2002. Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.
Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.
Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.
Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ).
Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.
Характеристики
| Количество полюсов: | 3 |
| Степень защиты - IP: | IP00 |
| Тип монтажа: | Монтажная панель/плата |
| Климатическое исполнение: | УХЛ3 |
| Номин напряжение питания цепи управ Us AC 50 Гц: | 400В |
| Момент затяжки: | 35Нм |
| Высота: | 206.0мм |
| Ширина: | 213.0мм |
| Номин напряжение изоляции Ui: | 1000В |
| Температура эксплуатации: | -45...+55°C |
| Тип напряжения управления: | Переменный (AC) |
| Номин импульсное напряжение: | 8кВ |
| Номин раб напряжение переменного тока Ue: | 230; 400; 660В |
| Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
| Номин рабочий ток Ie 400 В: | 400А |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Условный тепловой ток Ith при АС-1: | 500А |
| Номин мощность при AC-3 230 В: | 110.0кВт |
| Номин мощность при AC-3 400 В: | 200.0кВт |
| Номин мощность при AC-3 660 В: | 280.0кВт |
| Макс кратковременная нагрузка: | 3200А |
| Условный ток короткого замыкания Inc: | 18000А |
| Защита от сверхтоков - предохр gG: | 500А |
| Мощность рассеяния при Ie АС-3: | 42Вт |
| Мощность рассеяния при Ie АС-1: | 65Вт |
| Диапазоны напряж управления при срабатыв Uc: | 0,8...1,1 |
| Диапазоны напряж управления при отпускании Uc: | 0,35......0,55 |
| Время срабатывания при замыкании: | 40...75мс |
| Время срабатывания при размыкании: | 100...170мс |
| Комутационная износоуст при АС-1: | 0,3млн циклов |
| Комутационная износоуст при АС-3: | 0,5млн циклов |
| Мех износоустойчивость: | 0.8млн ком циклов |
| Кол-во дополнительных контактов: | 1 |
| Доп конт - Номин напряжение Un AC: | ≤ 660В |
| Доп конт - Номин напряжение изоляции Ui: | 660В |
| Доп конт - Ток термической стойкости In: | 10А |
| Доп конт - Защита от сверхтоков - предохр gG: | 10А |
| Доп конт - Макс кратковременная нагрузка: | 100А |
| Доп конт - Сопротивление изоляции: | > 10мОм |
| Доп конт - Момент затяжки: | 1.2нм |
| Метрический диаметр винта: | 10мм |
| Гибкий кабель с наконечником 1 пров: | 1...4мм² |
| Шина двойная - каждая размером: | 30х5мм |
| Сечение провода с наконечником: | 2х150мм² |
| Гибкий кабель 1 или 2 провода: | 1...4мм² |
| Гибкий кабель с наконечником 2 пров: | 1...1,25мм² |
| Жесткий кабель без након 1 или 2 пров: | 1...4мм² |
| Повторно-кратковр режим: | 120циклов оперирования в час |
| Бренд | IEK |
| Документ1 |  Отказное письмо ТР ПБ |
| Документ2 | Сертификат ТР ТС |
| Документ3 | Сертификат ТР ТС |
| Документ4 | Отказное письмо ТР ЕАЭС 043 |
| Документ5 | Краткое руководство по эксплуатации |
| Документ6 | Схема подключения |
| Документ7 |  Габаритный чертеж |
| Документ8 | Чертеж dwg |
| Документ9 | STEP-формат |
| Документ10 | База оборудования |
