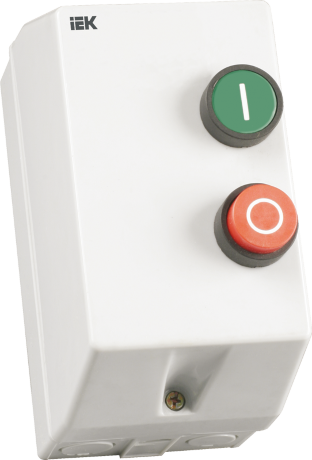

Контактор КМИ10960 9А в оболочке 220В/АС3 IP54 IEK
Описание
Контакторы КМИ в сборе с электротепловым реле в защитной оболочке являются комплектным устройством, состоящим из малогабаритного контактора КМИ, теплового реле РТИ, оболочки с сальниками и кнопок управления. Предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз. При применении контакторов КМИ 10910+КМИ 23211 используется пластиковая оболочка, контакторов КМИ 34012+КМИ 49512 - металлическая оболочка.
Низкий уровень шума.
Высокая электрическая износостойкость.
Широкий ассортимент.
Эксплуатационные параметры
| Срок службы: | нет данных |
| Гарантийный срок, Лет: | 5 |
Характеристики
| Номин напряжение питания цепи управ Us AC 50 Гц: | 230 В |
| Номин напряж питания цепи управ Us пост тока DC: | В |
| Тип напряжения управления: | Переменный (AC) |
| Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
| Кол-во норм разомкнутых-НО силовых конт: | 3 |
| Тип подключения силовой электрич цепи: | Винтовое соединение |
| Степень защиты - IP: | IP54 |
| Климатическое исполнение: | УХЛ4 |
| Температура эксплуатации | -25...+50 °C |
| Глубина: | 140.0 мм |
| Номин раб напряжение переменного тока Ue: | 400 В |
| Номин напряжение изоляции Ui: | 660 В |
| Номин импульсное напряжение: | 6 кВ |
| Условный тепловой ток Ith при АС-1: | 25 А |
| Макс кратковременная нагрузка: | 162 А |
| Условный ток короткого замыкания Inc: | 1000 А |
| Защита от сверхтоков - предохр gG: | 10 А |
| Мощность рассеяния при Ie АС-3: | 0.20 Вт |
| Мощность рассеяния при Ie АС-1: | 1.56 Вт |
| Мех износостойкость: | 10 млн циклов |
| Диапазон напряжения срабатывания: | (0,8...1,1)Uc |
| Гибкий кабель без наконечника: | 1,0-2,5 мм² |
| Жесткий кабель без наконечника: | 1,5-4 мм² |
| Время срабатывания при замыкании: | 12-22 мс |
| Время срабатывания при размыкании: | 4-19 мс |
| Мех износоустойчивость: | 2.0 млн ком циклов |
| Бренд | IEK |
| Документ1 |  Отказное письмо ТР ПБ |
| Документ2 | Сертификат ТР ТС |
| Документ3 | Сертификат ТР ТС |
| Документ4 | Отказное письмо ТР ЕАЭС 043 |
| Документ5 | Руководство По Эксплуатации |
| Документ6 | Схема подключения |
| Документ7 | Схема подключения |
| Документ8 |  Габаритный чертеж |
| Документ9 | Чертеж dwg |
| Документ10 | STEP-формат |
| Документ11 | База оборудования |
