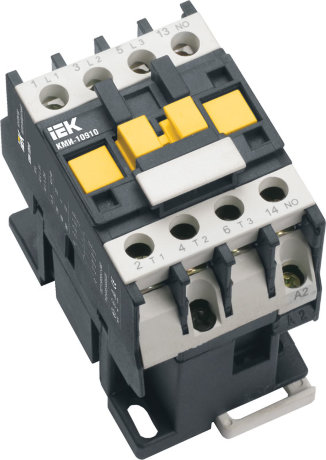

Контактор КМИ-11810 18А 400В/АС3 1НО IEK
-9%
В избранное К сравнению
Описание
Характеристики
Отзывы (0)
Описание
Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).
Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).
Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).
Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.
Большой Ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.
Характеристики
| Количество полюсов: | 3 |
| Степень защиты - IP: | IP20 |
| Тип монтажа: | При помощи винтов, на DIN-рейку |
| Климатическое исполнение: | УХЛ4 |
| Номин напряжение питания цепи управ Us AC 50 Гц: | 400В |
| Момент затяжки: | 1,2Нм |
| Вес: | ≤ 0,37кг |
| Высота: | 75.0мм |
| Ширина: | 45.0мм |
| Номин напряжение изоляции Ui: | 660В |
| Температура эксплуатации: | -25...+50°C |
| Тип напряжения управления: | Переменный (AC) |
| Номин импульсное напряжение: | 6кВ |
| Номин раб напряжение переменного тока Ue: | 230; 400; 660В |
| Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
| Номин рабочий ток Ie 400 В: | 18А |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Условный тепловой ток Ith при АС-1: | 32А |
| Номин мощность при AC-3 230 В: | 4.0кВт |
| Номин мощность при AC-3 400 В: | 7.5кВт |
| Номин мощность при AC-3 660 В: | 10.0кВт |
| Макс кратковременная нагрузка: | 324А |
| Условный ток короткого замыкания Inc: | 3000А |
| Защита от сверхтоков - предохр gG: | 25А |
| Мощность рассеяния при Ie АС-3: | 0,8Вт |
| Мощность рассеяния при Ie АС-1: | 2,5Вт |
| Диапазоны напряж управления при срабатыв Uc: | 0,8...1,1 |
| Гибкий кабель без наконечника: | 1,5...4мм² |
| Диапазоны напряж управления при отпускании Uc: | 0,3...0,6 |
| Жесткий кабель без наконечника: | 2,5...6мм² |
| Время срабатывания при замыкании: | 12...22мс |
| Время срабатывания при размыкании: | 4...19мс |
| Комутационная износоуст при АС-1: | 1,3млн циклов |
| Комутационная износоуст при АС-3: | 1,5млн циклов |
| Комутационная износоуст при АС-4: | 0,2млн циклов |
| Мех износоустойчивость: | 15.0млн ком циклов |
| Кол-во дополнительных контактов: | 1 |
| Доп конт - Номин напряжение Un AC: | ≤ 660В |
| Доп конт - Номин напряжение Un DC: | ≤ 440В |
| Доп конт - Номин напряжение изоляции Ui: | 660В |
| Доп конт - Ток термической стойкости In: | 10А |
| Доп конт - Минимальная вкл способность Umin: | 24В |
| Доп конт - Минимальная вкл способность Imin: | 10мА |
| Доп конт - Защита от сверхтоков - предохр gG: | 10А |
| Доп конт - Макс кратковременная нагрузка: | 100А |
| Доп конт - Сопротивление изоляции: | > 10мОм |
| Доп конт - Сечение присоединяемых проводников: | 1...4мм² |
| Доп конт - Момент затяжки: | 1.2нм |
| Бренд | IEK |
| Документ1 |  Отказное письмо ТР ПБ |
| Документ2 | Сертификат ТР ТС |
| Документ3 | Сертификат ТР ТС |
| Документ4 | Отказное письмо ТР ЕАЭС 043 |
| Документ5 | Краткое руководство по эксплуатации |
| Документ6 |  Габаритный чертеж |
| Документ7 | Чертеж dwg |
| Документ8 | STEP-формат |
| Документ9 | База оборудования |
