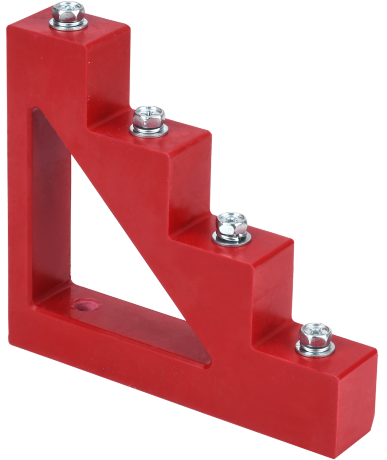

Изолятор ступенчатый ИС4-40 (М8) силовой с болтом IEK

-19%

Описание

Характеристики

Отзывы (0)

Описание

Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.
Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами.
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Характеристики

Количество полюсов:	4
Вес:	670г
Номин раб напряжение:	660В
Материал:	Полимерный материал
Высота:	150.0мм
Глубина:	30.0мм
Ширина:	164.0мм
Температура эксплуатации:	-60...+80°C
Цвет:	Красный
Вид или марка материала:	Полиамид усиленный стекловолокном
Длина резьбы:	15мм
Макс номин ток:	600А
Расстояние между шинами:	41мм
Выдерж напряж грозового импульса:	12.0кВ
Метрический размер резьбы - М:	8мм
Тип конструкции:	Изолятор ступенчатый
Кратковрем выдерж напряж промышл частоты:	2.5кВ
Напряж пробоя изоляции промышл частоты:	10.0кВ
Предел прочности на изгиб:	125.0Мпа
Момент затяжки болтов крепленния шин:	10нм
Разрушающий крутящий момент:	50нм
Диам отв под крепежные болты в шинах:	9.0мм
Кол-во болтов на изолятор:	4шт
