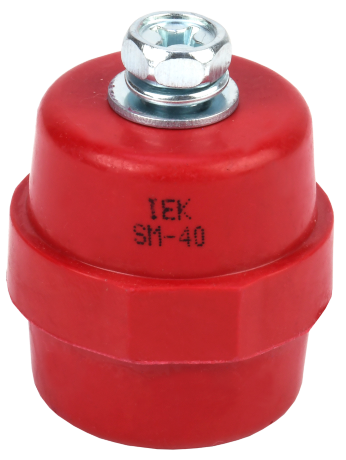

Изолятор SM40 (М8) силовой с болтом IEK

-72%

Описание

Характеристики

Отзывы (0)

Описание

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Характеристики

Количество полюсов:	1
Номин раб напряжение:	1000В
Материал:	Полимерный материал
Высота:	40.0мм
Температура эксплуатации:	-40...+60°C
Цвет:	Красный
Вид или марка материала:	Полиамид усиленный стекловолокном
Длина резьбы:	12мм
Макс номин ток:	475А
Расстояние между шинами:	50...125мм
Выдерж напряж грозового импульса:	12.0кВ
Механ разрушающая сила на изгиб:	10кН
Механ разрушающий крутящий момент:	0.6кНм
Наибольший наружн диаметр:	41мм
Наименьший наружн диаметр:	34мм
Метрический размер резьбы - М:	8мм
Кол-во болтов на изолятор:	1шт
Тип конструкции:	Изолятор SM
Бренд	IEK
Документ1	Отказное письмо ТР ПБ
Документ2	Отказное письмо ТР ТС НВО
Документ3	Письмо разъяснение
Документ4	Отказное письмо ТР ЕАЭС 043
Документ5	Краткое руководство по эксплуатации
Документ6	Габаритный чертеж
Документ7	Презентация
Документ8	STEP-формат
Документ9	База оборудования
