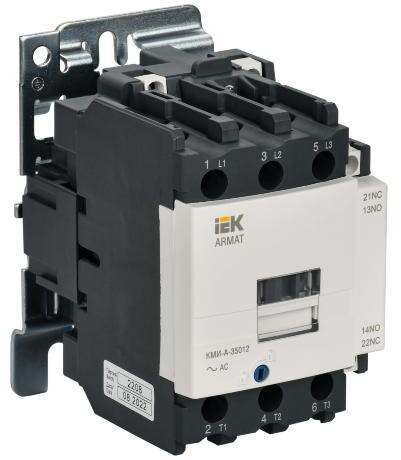

ARMAT Контактор КМИ-А-35012 LC1D 50А 230В/АС3 1НО/1НЗ IEK
Описание
Контакторы электромагнитные предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы серии КМИ-А соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)
Высокая электрическая и механическая износостойкость.
Совместимость со всеми дополнительными устройствами в ассортименте IEK.
Универсальность применения.
Компактные габариты.
Характеристики
| Степень защиты - IP: | IP20 |
| Тип монтажа: | Монтажная панель/плата |
| Мех износостойкость: | 15 млн циклов |
| Номин напряжение питания цепи управ Us AC 50 Гц: | 230 В |
| Момент затяжки: | 1.7 нм |
| Вес: | 1.239 кг |
| Высота: | 127.0 мм |
| Ширина: | 55.0 мм |
| Глубина: | 115.0 мм |
| Номин напряжение изоляции Ui: | 690 В |
| Температура эксплуатации: | -25…50 °C |
| Тип напряжения управления: | Переменный (AC) |
| Типоисполнение электрон реле: | РТИ-3357 |
| Тип подключения силовой электрич цепи: | Винтовое соединение |
| Номин импульсное напряжение Uimp-гц: | 6 кВ |
| Номин раб напряжение переменного тока Ue: | 690 В |
| Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
| Номин рабочий ток Ie 400 В: | 80 А |
| Номин рабочий ток Ie при AC-3 400 В: | 50 А |
| Номин коммутируем мощность при AC-3 400 В: | 22 кВт |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Условный тепловой ток Ith при АС-1: | 18 А |
| Номин мощность при AC-3 400 В: | 4 кВт |
| Мощность рассеяния при Ie АС-1-гц: | 6.00 Вт |
| Мощность рассеяния при Ie АС-3-гц: | 3.70 Вт |
| Мощность потреб катушки при срабатывании Uc-цу: | 160.0 ВА |
| Мощность потреб катушки при удержании Uc-цу: | 15.0 ВА |
| Ток термической стойкости Ith-доп конт вц | 10 А |
| Макс кратковременная нагрузка-гц: | 810 А |
| Макс кратковременная нагрузка-доп конт вц | 140 А |
| Условный ток короткого замыкания Inc: | 3000 А |
| Условный тепловой ток Ith при АС-1-гц: | 80 А |
| Диапазоны напряж управления при срабатыв Uc: | 0,8…1,1 |
| Гибкий кабель без наконечника: | 35 мм² |
| Диапазоны напряж управления при отпускании Uc: | 0,3…0,6 |
| Жесткий кабель без наконечника: | 35 мм² |
| Мех износостойкость-гц: | 15 млн циклов |
| Коммут-ая износос-ть общий ресурс-гц: | 1.9 млн циклов |
| Время срабатывания при замыкании: | 26 мс |
| Время срабатывания при размыкании: | 19 мс |
| Доп конт - Номин напряжение Un AC: | ≤ 660В |
| Доп конт - Номин напряжение Un DC: | ≤ 440В |
| Доп конт - Номин напряжение изоляции Ui: | 660В |
| Доп конт - Ток термической стойкости In: | 10 А |
| Доп конт - Минимальная вкл способность Umin: | 17 А |
| Номин напряж питания цепи управ Us пост тока DC: | - В |
| Номин напряжение Un-AC-доп конт вспом цепи | 690 В |
| Номин напряжение изоляции Ui-доп конт вц | 690 В |
| Кол-во вспомогат норм замкнутых-НЗ конт: | 1 |
| Кол-во норм разомкнутых-НО силовых конт: | 3 |
| Защита от сверхтоков-предохр gG-гц: | 100 А |
| Защита от сверхтоков-предохр gG-доп конт вц | 10 А |
| Частота включений механ износост в час-гц: | 3600 |
| Частота включений коммутац износост в час-гц: | 3600 |
| Крутящий момент при затягивании-гц: | 8.0 нм |
| Климатическое исполнение: | УХЛ4 |
| Срок службы, Лет | не менее 15 |
| Гарантийный срок, Лет | 5 |
| Бренд | IEK |
| Документ1 |  Краткое руководство по эксплуатации |
| Документ2 |  Схема подключения |
