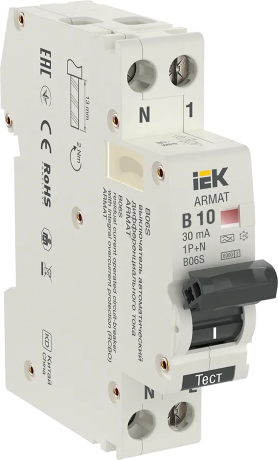

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP B10 30мА тип A (18мм) IEK
Описание
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
Компактное исполнение 18мм полюс + нейтраль.
Возможность подключения нагрузки и сети сверху и снизу.
Высокий коммутационный ресурс 10 000 электрических циклов.
Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
Номинальная отключающая способность 6 кА.
Характеристики
Бренд | IEK |
Количество полюсов: | 1+N |
Количество защищенных полюсов: | 1 |
Номин раб напряжение: | 230В |
Ширина по количеству модульных расстояний: | 1 |
Макс сечение входящего кабеля: | 10мм² |
Номин импульсное выдерживаемое напряжение: | 4кВ |
Класс токоограничения: | 3 |
Монтажная глубина - ниши: | 76,2мм |
Рабочий режим | Продолжительный |
Тип тока утечки: | A |
Отключающая способность по IEC 61009-1: | 6000А |
Электрическая износостойкость | 10000В-О |
Частота: | 50/60 Гц |
Тип расцепителя: | Тепловой, электромагнитный |
Отключающая способность: | 6.0кА |
Момент затяжки винтов контактных зажимов: | 1нм |
Общ количество полюсов: | 2 |
Тип подключения: | Винтовое соединение |
Номин неоткл дифференциальный ток | 15мА |
Механическая износостойкость | 20000циклов В-О |
Тип монтажа: | На DIN-рейку |
Номин ток утечки | 0,03А |
Номин ток: | 10А |
Температура эксплуатации | -25…+45°C |
Характеристика срабатывания - кривая тока: | B |
Степень защиты - IP: | IP20 |
Срок службы, Лет | 15 |
Гарантийный срок, Лет | 10 |
